Розрахунок Теплообмінника для системи опалення

проєктний
розрахунковий режим
середній
перехідний режим
Теплова потужність системи опалення
Вкажіть температури зовнішнього повітря або виберіть місто, в якому буде встановлено теплообмінник °C
Температура повітря в опалюваних приміщеннях °C
Тип теплообмінника
Коефіцієнт запасу поверхні
Максимальна швидкість потоку у патрубках м/с
контур що гріє
Температура води на вході °C
Температура води на виході °C
Витрата води т/год
Допустимі втрати тиску
Максимальний робочий тиск
контур що нагрівається
Температура води на виході °C
Температура води на вході °C
Витрата води т/год
Допустимі втрати тиску
Максимальний робочий тиск
Розрахунок Теплообмінника для системи опалення

Даний online розрахунок теплообмінника сформує запит на підбір теплообмінного апарату для системи опалення, а також надішле його виробникам пластинчастих теплообмінників, звичайно, за вашого бажання.

Вибір теплообмінника

Вибір теплообмінника передбачає вибір форми, розмірів і кількості пластин, а також схеми їх укладки в блок теплообмінного апарату. При цьому через багато можливих варіацій, навіть у одного виробника теплообмінників на кожний запит може бути підібрано кілька різних теплообмінних апаратів.

Пластини для теплообмінників, виготовлені різними виробниками, навіть при схожих розмірах, не є взаємозамінними і мають властиві тільки їм теплотехнічні особливості. Саме тому теплообмінники у кожного вибробникка підбираються за індивідуальними методиками. Виробники теплообмінників не розкривають методики підбору навіть своїм регіональним партнерам, надаючи їм лише програмне забезпечення, яке після введення вихідних даних видає готовий результат.

Отже, цей онлайн калькулятор допоможе вам правильно сформулювати запит на вибір теплообмінника і за вашим бажанням відправить його декільком виробникам.

Розрахунок теплообмінника для системи опалення

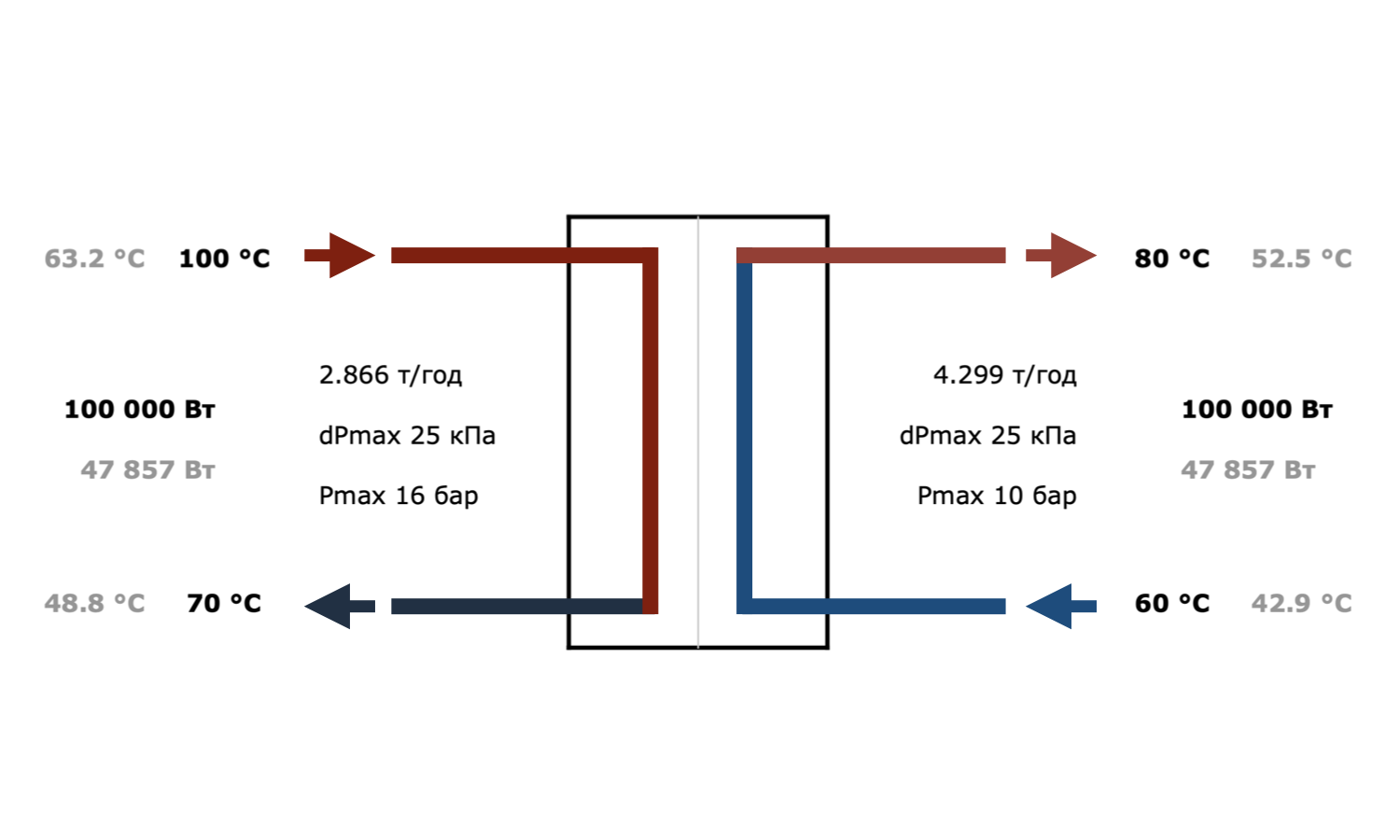

При розрахунку пластинчастого теплообмінника знехтувано незначними втратами тепла від корпусу аппарату, тобто прийнято, що все тепло віддане теплоносієм у контурі що гріє, передається теплоносію в контурі що нагрівається. Тому в розрахунку завжди повинен бути дотриманий тепловий баланс теплової потужності по двох контурах.

Перевірити правильність теплового балансу між контуром що гріє і контуром що нагрівається, можна за формулою:

Q[кВт] = 1.163 · G[т/год] · dt[°C]

Отримані значення кількості тепла після підстановки параметрів обох контурів повинні бути рівними.

При розрахунку пластинчастого теплообмінника для системи опалення вихідними даними є величини теплової потужності системи опалення і розрахунковий температурний графік системи опалення та джерела тепла. У результаті розрахунку визначається витрата теплоносія в контурах що гріється та нагрівається.

Основною особливістю розрахунку теплообмінника для системи опалення є те, що теплообмінний апарат повинен забезпечувати коректну роботу як у максимальному, так і у перехідному режимах експлуатації.

Максимальним режимом при виборі теплообмінника вважається режим з розрахунковою для системи опалення температурою зовнішнього повітря (для Києва це -22°C). У розрахунковому режимі від джерела тепла надходить теплоносій з максимальною температурою на піку (якщо джерелом є теплова мережа, то це може бути 120/70°C, тобто в подачі 120°C, а в обраті 70 °C, а в автономній котельні може бути прийнятий режим 95/70 °C). У рохрахунковому режимі у систему опалення вода надходить також з максимальною температурою на піку температурного графіка, наприклад 90/70°C або 80/60 °C, залежно від того, який прийнятий при її проектування.

Перехідним режимом вважається режим з середньою температурою зовнішнього повітря за опалювальний період в місті, де передбачається встановлення теплообмінника (для Києва це -0.1°C). Температури теплоносія в перехідному режимі на вводі джерела тепла та на вході в систему опалення відповідно нижче і визначаються за температурним графіком при відповідній температурі зовнішнього повітря.

Для мешканців України доступна опція вибору міста, при цьому температури зовнішнього повітря для розрахункового та перехідного режимів будуть обрані автоматично згідно ДСТУ-Н Б В.1.1-27:2010 "Будівельна кліматологія", а для жителів інших країн потрібно буде ввести температури вручну.

Декілька поширених помилок при заповненні форми розрахунку

1 Температура води що гріє на виході з теплообмінника, повинна бути вищою за температуру вхідної води що нагрівається на всіх режимах експлуатації. В іншому випадку розміри теплообмінного апарата будуть нескінченно великі.

Це означає, що якщо у вас температурний режим роботи джерела тепла складає 130/70 °C, а розрахунковий температурний режим системи опалення - 90/70 °C, то або слід прийняти більш високу температуру води що гріє на виході з теплообмінника, наприклад, 130/80 °C, або прийняти нижчий температурний режим для системи опалення, наприклад, 80/60 °C. Будівельними нормами (ДБН) допускається підвищення температури теплоносія у зворотному трубопроводі джерела тепла на 5-10 °C, при приєднані системи опалення через теплообмінник.

2 Не встановлюйте допустимі втрати тиску в теплообміннику менше 10 кПа (1 м), якщо це не принципове умова. Чим менші допустимі втрати тиску, тим більшим буде теплообмінний апарат, і відповідно, його вартість.
