Розрахунок теплового розширення труби

в залежності від матеріалу та температури

Довжина ділянки труби
м
Максимальна температура
води, повітря, пари
°C
Мінімальна температура
середовища навколо трубопроводу
°C
Матеріал труби

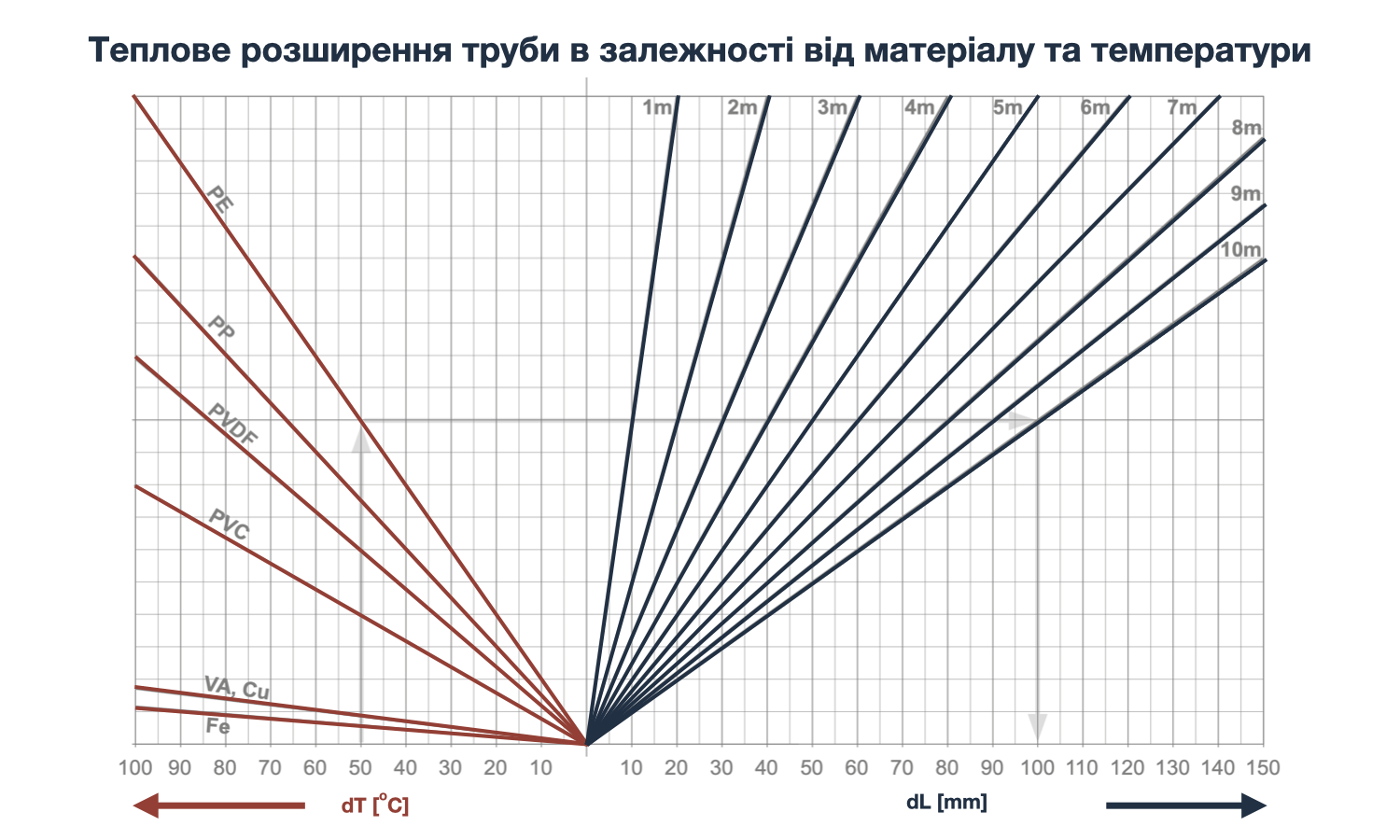

Розрахунок теплового розширення труби

Розрахунок лінійного теплового розширення труб виконується для визначення приросту довжини ділянки трубопроводу при нагріванні, необхідності встановлення компенсатора температурних подовжень та визначення потрібної компенсуючої здатності.

Приріст довжини ділянки трубопроводу при температурному розширенні визначається за такою формулою:

dL = a · L · (tmax – tmin), мм

tmax - максимальна температура теплоносія у трубопроводі, °C.

tmin - температура навколишнього середовища під час монтажу трубопроводу, °C.

L - довжина ділянки трубопроводу, м.

a – коефіцієнт лінійного теплового розширення, °C-1, залежить від фізичних властивостей матеріалу.

матеріал труби коефіцієнт [ a ]
Сталь 0.013
Мідь 0.017
Поліетилен - PEX 0.2
Полібутилен - PB 0.13
Поліпропілен - PP 0.18
Полівінілхлорид - PVC 0.08
