Розрахунок теплових втрат з труби


ділянки
Довжина
ділянки
м
Зовн.
діаметр
труби
мм
Товщина
стінки
труби
мм
Матеріал
труби
Товщина
ізоляц.
мм
λi
ізол.
Вт/м²°C
tw
води
°C
ta
повіт.
°C
b
коеф.
опори

+ Більше ділянок

Розрахунок теплових втрат з труби

Тут ви можете розрахувати реальні втрати тепла трубопроводом, враховуючи фактичні температури теплоносія та повітря навколо трубопроводу, товщину та властивості теплової ізоляції, а за її відсутності визначити втрати тепла відкрито прокладеним трубопроводом.

Наведена програма дозволяє найточніше розрахувати фактичні теплові втрати з трубопроводу, оскільки заснована на алгоритмі проходження тепла через циліндричну стінку.

Методика розрахунку теплових втрат із труби

Величина теплових втрат із ділянки трубопроводу за одну годину, Вт:


Q = b · l · q

  • b - коефіцієнт враховує теплові втрати через опори, з'єднання та арматуру, що приймається за будівельнимим нормами з теплоізоляції (СНиП 2.04.14). Для сталевих трубопроводів з DN<150мм b=1.2, DN>=150 b=1.15, а для неметалевих труб b=1.7. Примітка. Розрахунок проводиться без урахування коефіцієнта b якщо він не зазначений у таблиці.
  • l – довжина ділянки, м;
  • q – теплові втрати з одного метра труби за одну годину, Вт/м.


q = k · 3.14 · ( tw - ta )

  • tw – температура води у трубопроводі, °C;
  • ta – температура повітря що оточує трубопровід, °C;
  • k – лінійний коефіцієнт теплопередачі, Вт/м°C;


k = 1 / ( ( 1/2λp ) · ln( Dop / Dip ) + ( 1/2λi ) · ln( Doi / Dii ) + 1/( αi · Doi ) )

  • λp – коефіцієнт теплопровідності матеріалу труби, Вт/м²°C;
  • λi – коефіцієнт теплопровідності теплової ізоляції, Вт/м²°C;
  • Dip, Dop – внутрішній та зовнішній діаметри труби відповідно, м;
  • Dii, Doi – внутрішній та зовнішній діаметри ізоляції відповідно, м;
  • αi - коефіцієнт тепловіддачі на зовнішній поверхні теплової ізоляції, Вт/м²°C, прийнятий за додатком 9 СНиП 2.04.14 'Теплова ізоляція обладнання та трубопроводів';

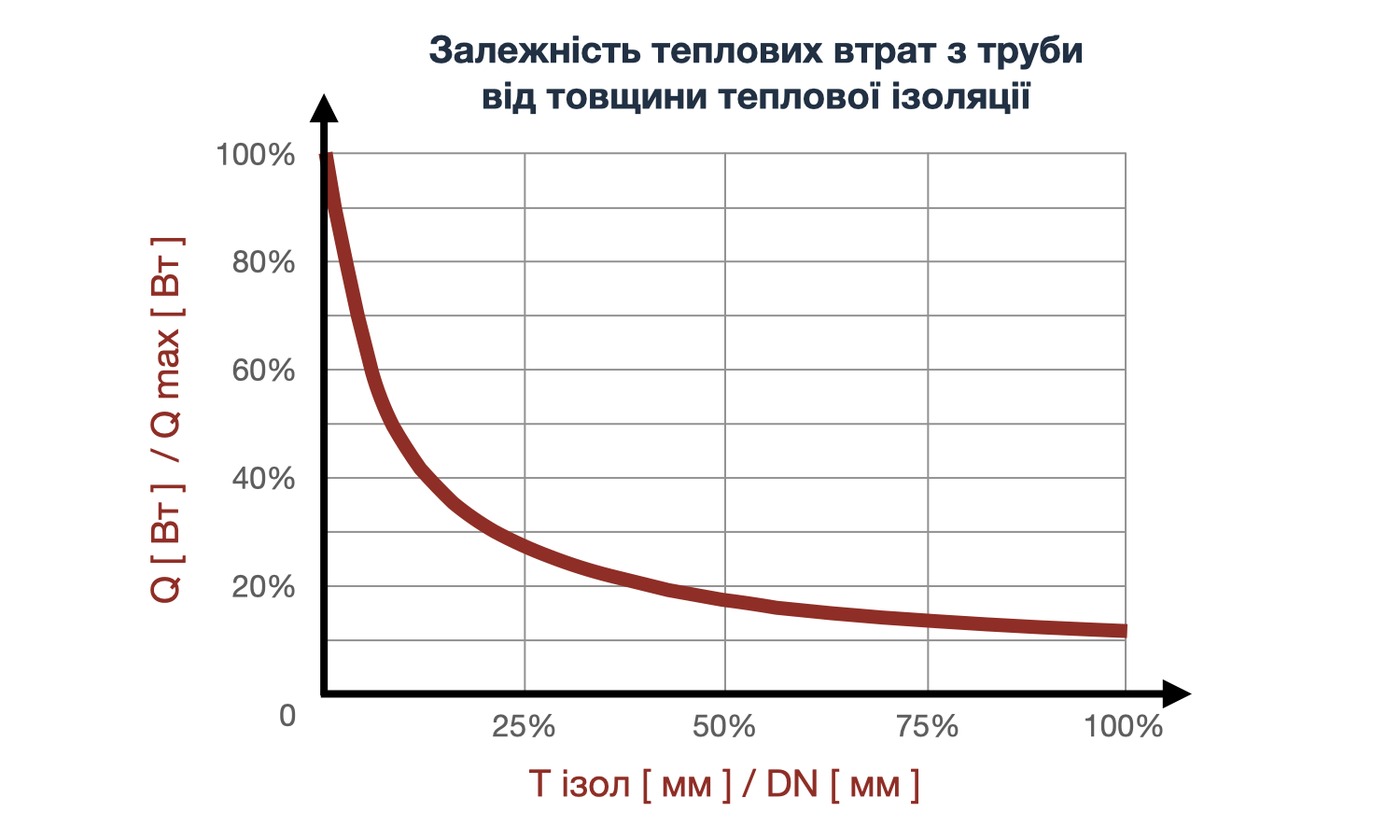

Залежність теплових втрат з труби від температури води

Цікаво, що якщо виконати теплоізоляцію труби шаром який дорівнює внутрішнєму діаметру труби - теплові втрати з одного метра труби всіх діаметрів від DN15 до DN150 будуть однакові !
