Розрахунок осьового компенсатора

Довжина ділянки
м
Діаметр трубопроводу
Номінальний тиск
Максимальна температура
води, повітря, пари
°C
Мінімальна температура
середовища навколо трубопроводу
°C
Матеріал труби
Розрахунок осьового компенсатора

Осьові компенсатори застосовують для компенсації лінійних теплових подовжень трубопроводу при всіх видах прокладки. Осьові компенсатори відрізняються малою масою та незначними габаритами.

Підбір осьового сильфонного компенсатора не вимагає спеціальних розрахунків на міцність і виконується по компенсуючій здатності, яка повинна з невеликим запасом покривати лінійні теплові подовження ділянки трубопроводу.

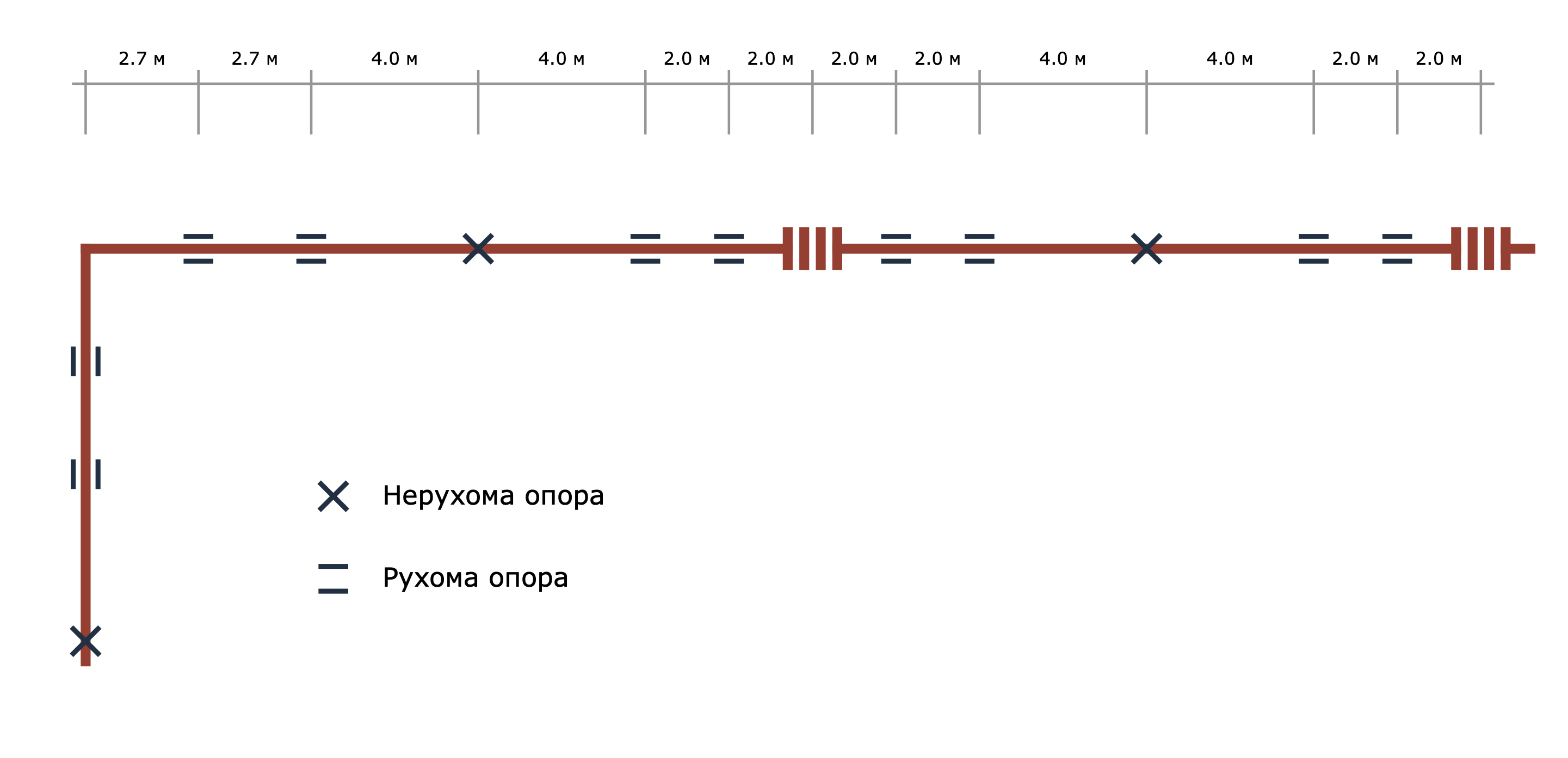

У тому випадку, якщо компенсуючої здатності одного компенсатора недостатньо для компенсації розрахункових теплових подовжень — на ділянці встановлюється кілька осьових компенсаторів послідовно.

Приріст довжини ділянки трубопроводу при температурному розширенні визначається за такою формулою:

dL = a · L · (tmax – tmin), мм

a – коефіцієнт лінійного теплового розширення, °C-1, його величина залежить від фізичних властивостей матеріалу.

tmax - максимальна температура теплоносія у трубопроводі, °C.

tmin - температура навколишнього середовища у момент монтажу трубопроводу, °C.

L - довжина ділянки трубопроводу, м.
