BV10 2325E Belven
Затвор дисковый

+ добавить документацию или чертежи

ни один поставщик Belven из Land of dreams не зарегистрирован в нашем каталоге регистрируйтесь и наши посетители станут вашими заказчиками
		зарегистрировать свою компанию

Kvs m³/h

dP= 0.0 kPa

рассчитать

технические
характеристики
цена

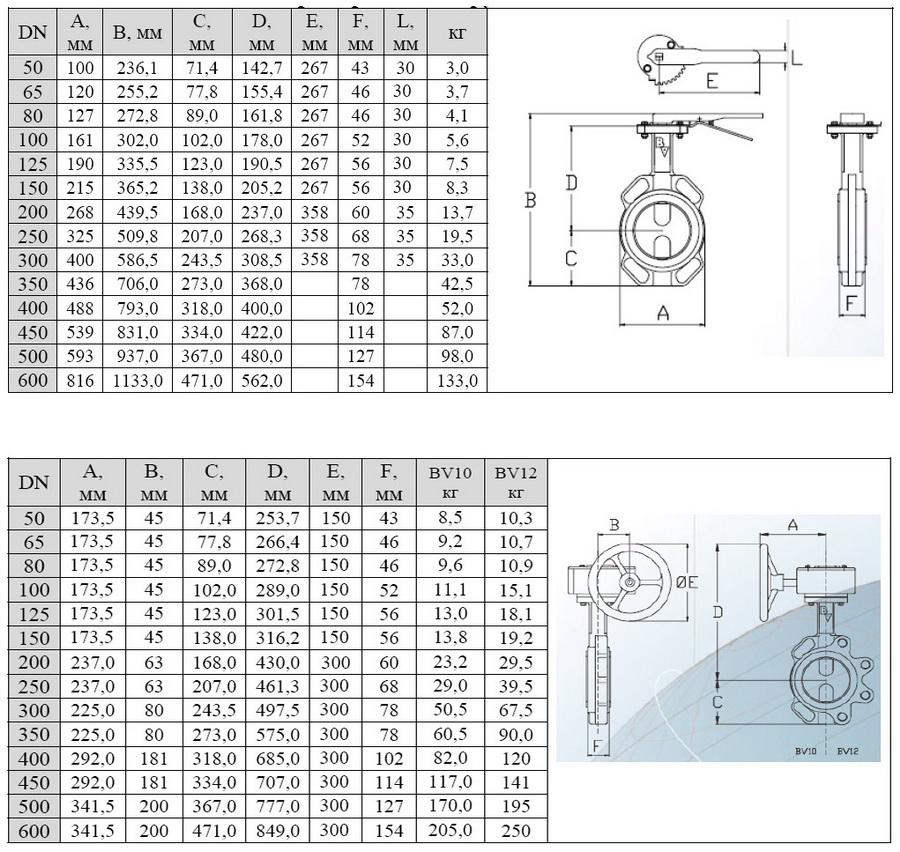

DN mm	Kvs m³/h	l mm	m kg	PN bar	цена
50		43	3,0	16	добавьте свою цену
65		46	3,7	16	добавьте свою цену
80		46	4,1	16	добавьте свою цену
100		52	5,6	16	добавьте свою цену
125		56	7,5	16	добавьте свою цену
150		56	8,3	16	добавьте свою цену
200		60	13,7	16	добавьте свою цену
250		68	19,5	16	добавьте свою цену
300		78	33,0	16	добавьте свою цену
350		78	42,5	10	добавьте свою цену
400		102	52,0	10	добавьте свою цену
450		114	87,0	10	добавьте свою цену

DN - номинальный диаметр, мм.

m - масса, кг.

L - длина по оси трубопровода, мм.

PN - номинальное давление, бар.

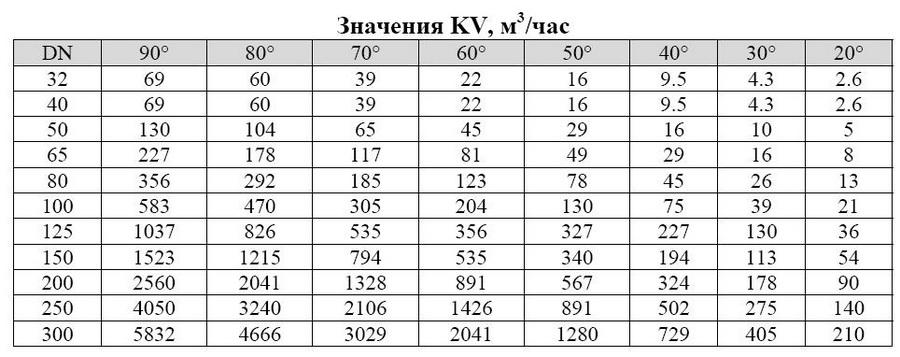

Kvs - пропускная способность, соответствует расходу воды в м³/ч, при котором потеря напора на трубопроводной арматуре составит 1 бар.

Основные особенности затворов дисковых поворотных Belven BV10:

• Обеспечивает двухстороннюю герметичность в закрытом состоянии
• Исполнение вала из двух частей обеспечивает минимальные потери напора
• Высокоточная обработка диска и применение тефлоновых втулок вала обеспечивают легкость перемещения и постоянство усилия на приводе
• Двойное уплотнение вала кольцами из EPDM или Viton (в зависимости от модели)
• Эластичное седло на жесткой кольцевой втулке, выполненной из термостойкой пластмассы PDFE (технология Back-up), обеспечивает длительный срок службы седла и, при необходимости, простую его замену
• Вариант исполнения с тефлоновым седлом и нержавеющим диском позволяет применять затвор для химически агрессивных сред

Кроме представленных типоразмеров дисковых поворотных затворов BV10, Belven выпускает также затворы DN500 и DN600.
