Naval Naval
Кран шаровой фланцевый

выпуск прекращён

+ добавить документацию или чертежи

Kvs m³/h

dP= 0.0 kPa

рассчитать

технические
характеристики
цена

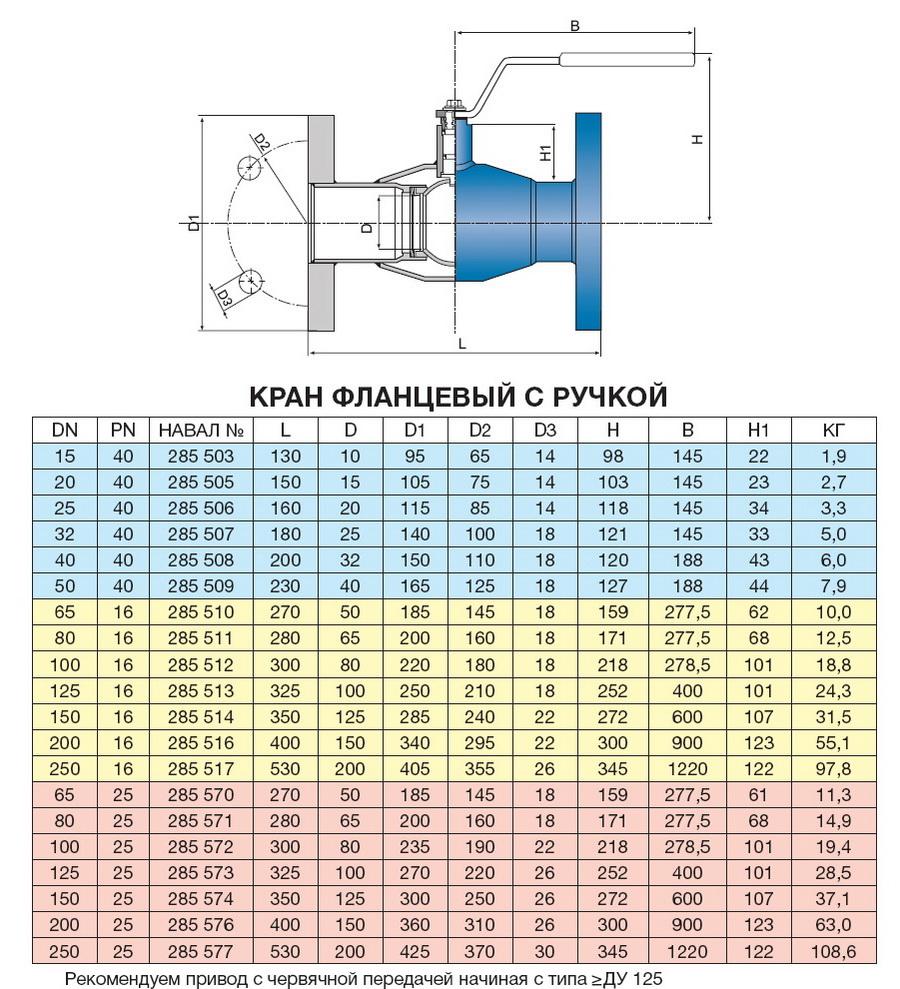

DN mm	Kvs m³/h	l mm	m kg	PN bar	цена
15	6.0	130	1.9	40	выпуск прекращён
20	14	150	2.7	40	выпуск прекращён
25	26	160	3.3	40	выпуск прекращён
32	41	180	5.0	40	выпуск прекращён
40	67	200	6.0	40	выпуск прекращён
50	105	230	7.9	40	выпуск прекращён
65	182	270	10	16	выпуск прекращён
80	315	280	13	16	выпуск прекращён
100	420	300	19	16	выпуск прекращён
125	650	325	24	16	выпуск прекращён
150	1070	350	32	16	выпуск прекращён
200	1420	400	55	16	выпуск прекращён

DN - номинальный диаметр, мм.

m - масса, кг.

L - длина по оси трубопровода, мм.

PN - номинальное давление, бар.

Kvs - пропускная способность, соответствует расходу воды в м³/ч, при котором потеря напора на трубопроводной арматуре составит 1 бар.

Углеродно-тефлоновые уплотнительные прокладки кранов NAVAL усиленные L - образными кольцами, стойки к износу, воздействию химикалий и загрязнений.

Благодаря отшлифованному и отполированному шару, изготовленному из высококачественной стали, кран NAVAL легок в работе и надежно служит и после многих лет эксплуатации.

Противовылетающий шпиндель уплотнен двумя О-образными кольцами, из которых верхнее заменяемо.

Тефлоновая прокладка между шпинделем и втулкой шпинделя работает также как уплотнительная поверхность.

Начиная с модификации DN65 шпиндель оборудован нержавеющей подшипниковой втулкой.

Тарельчатые пружины прижимают уплотнения к плавающему шару. Таким образом кран NAVAL имеет высокую плотность при низких и высоких перепадах давления.

Основные особенности шаровых кранов НАВАЛ:

• Кран не требует ухода, подтягивания или смазки.
• Долгий срок эксплуатации, быстрый монтаж и низкие эксплуатационные расходы.
• Благодаря высокому шпинделю, совместно с круглой внешней формой крана, изоляционные работы легко выполнить.
• Ручка крана съемная и ее можно переставить на 180 град.
• Конструкция корпуса не имеет тяжелых и ненадежных литейных деталей.
