Расчёт Г-образного компенсатора
Расчёт длины короткого плеча Г-образного компенсатора
ПРИМЕР
Г-образными компенсаторами называют естественные углы поворотов трубопровода, используемые для компенсации тепловых удлинений труб. Использование поворотов трассы (самокомпенсация) применяется для всех способов прокладки тепловых сетей, независимо от диаметров трубопровода и параметров теплоносителя.
В основе алгоритма данной online программы лежит методика расчёта Г-образного компенсатора приведенная в — Справочнике проектировщика «Проектирование тепловых сетей» под редакцией А. А. Николаева.
Рекомендации к расчёту

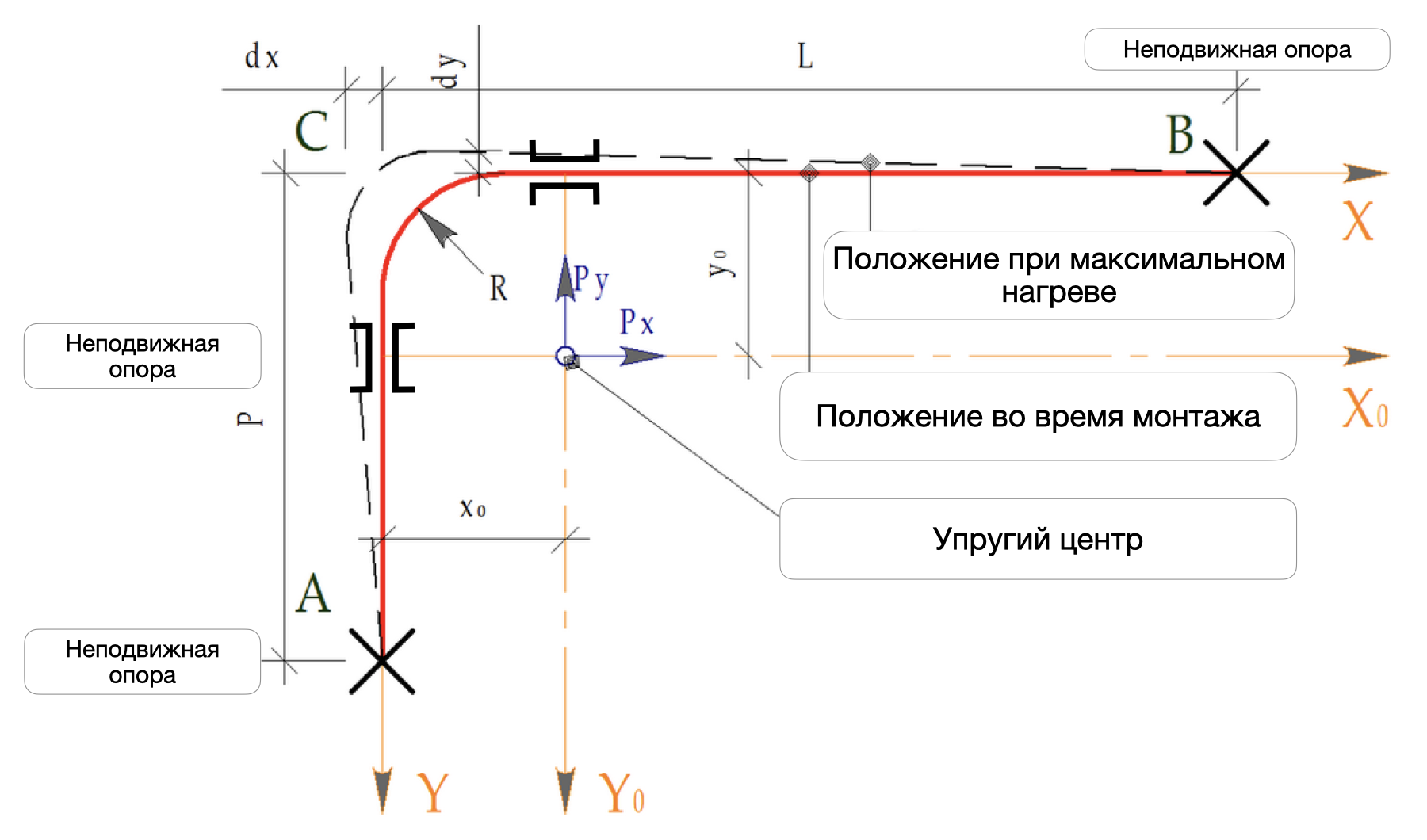

Расчёт Г-образного компенсатора заключается в определении длины короткого плеча, необходимого для компенсации тепловых удлинений длинного плеча компенсатора, при котором не будет превышено максимальное допустимое изгибающее напряжение.
- Рекомендуется задаваться максимальным напряжением на участках самокомпенсации не более 80 МПа.
- Полученные в результате расчёта длины плеч, следует проверить на боковое смещение трубопровода, которое должно быть не более величины зазора (с учётом запаса около 50мм) между наружной поверхностью изоляционной конструкции и строительной конструкцией.
- Для компенсации тепловых удлинений труб используют повороты трубопровода с углом от 90 до 130°.
В расчёте приняты следующие ограничения
- Трубопровод заполнен водой или паром
- Трубопровод выполнен из стальной трубы
- Максимальная температура рабочей среды не превышает 200 °С
- Максимальное давление в трубопроводе не превышает 1,6 МПа (16 бар)
- Компенсатор установлен на горизонтальном трубопроводе
- Неподвижные опоры считаются абсолютно жёсткими
- Трубопровод не испытывает ветрового давления и других нагрузок
- Сопротивление сил трения подвижных опор при тепловом удлинении не учитывается
- Отвод гладкий с углом поворота 90°
Рекомендации по монтажу
- При максимальной температуре теплоносителя угол компенсатора не должен упираться в стенку лотка, поэтому лоток в месте поворота трубопровода выполняют больших размеров.
- Предварительную растяжку участков самокомпенсации предусматривают по конструктивным соображениям, если нельзя увеличить длину участка самокомпенсации.
