Kombi-3-Plus V5010 Honeywell - Resideo
Клапан балансировочный

+ добавить документацию или чертежи

ни один поставщик Honeywell - Resideo из Land of dreams не зарегистрирован в нашем каталоге регистрируйтесь и наши посетители станут вашими заказчиками
		зарегистрировать свою компанию

Kvs m³/h

dP= 0.0 kPa

рассчитать

технические
характеристики
цена

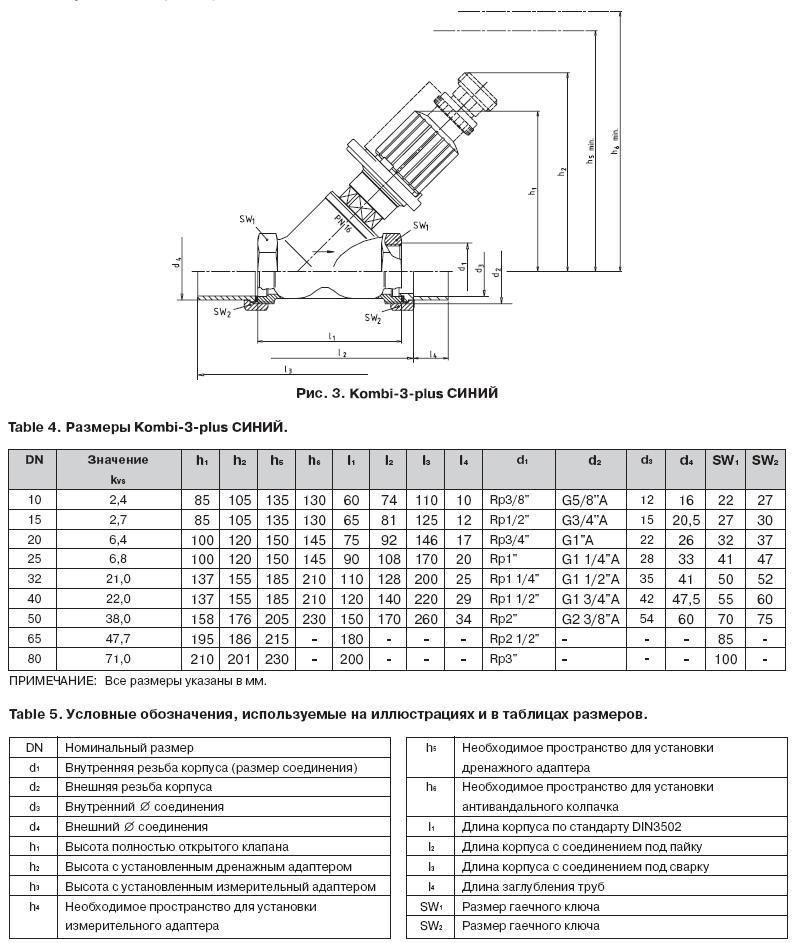

DN mm	Kvs m³/h	l mm	m kg	PN bar	цена
10	2,40	60		16	добавьте свою цену
15	2,70	65		16	добавьте свою цену
20	6,40	75		16	добавьте свою цену
25	6,80	90		16	добавьте свою цену
32	21,0	110		16	добавьте свою цену
40	22,0	120		16	добавьте свою цену
50	38,0	150		16	добавьте свою цену
65	47,7	180		16	добавьте свою цену
80	71,0	200		16	добавьте свою цену

DN - номинальный диаметр, мм.

m - масса, кг.

L - длина по оси трубопровода, мм.

PN - номинальное давление, бар.

Kvs - пропускная способность, соответствует расходу воды в м³/ч, при котором потеря напора на трубопроводной арматуре составит 1 бар.

Серия Kombi-3-plus состоит из следующих клапанов:

• Kombi-3-plus V5000 КРАСНЫЙ - запорный с возможностью измерения, опорожнения и заполнения системы
• Kombi-3-plus V5010 СИНИЙ - балансировочный клапан с двойным регулированием возможностью опорожнения и заполнения системы, а также запорной функцией

Комбинация красного и синего Kombi-3-plus устанавливается в подающем и обратном трубопроводе и могут оборудоваться следующими компонентами:

• комплект V5012 для переоборудования клапана V5010 СИНИЙ в автоматический балансировочный клапан
• вставка клапана с ручным маховиком
• диск предварительной настройки с десятичной шкалой (только для V5010)
