Dane techniczne zaworów motylkowych

DN : NPS : NB : Rozmiar rury : Średnica rury : Stal : Tworzywo sztuczne : Miedź : Gwint w calach

DN - średnica nominalna. Oznaczenie liczbowo średnicy wewnętrznej, wspólne dla wszystkich elementów systemu rurociągów, z wyjątkiem tych charakteryzujących się średnicami zewnętrznymi. Średnica nominalna służy do unifikacji rozmiarów elementów armatury rurociągowej, nie ma jednostki miary i jest w przybliżeniu równa średnicy wewnętrznej połączonego rurociągu.

PN - ciśnienie nominalne. Najwyższe dopuszczalne nadciśnienie medium roboczego w temperaturze 20 °C, przy którym gwarantowana jest długotrwała praca i przewidywany okres eksploatacji zaworu motylkowego.

Ciśnienie próbne. Nadciśnienie, przy którym należy przeprowadzić próbę hydrauliczną zaworu motylkowego w celu sprawdzenia jego wytrzymałości i szczelności wodą w temperaturze od 5 do 70 °C, chyba że w dokumentacji technicznej podano inną temperaturę testową.

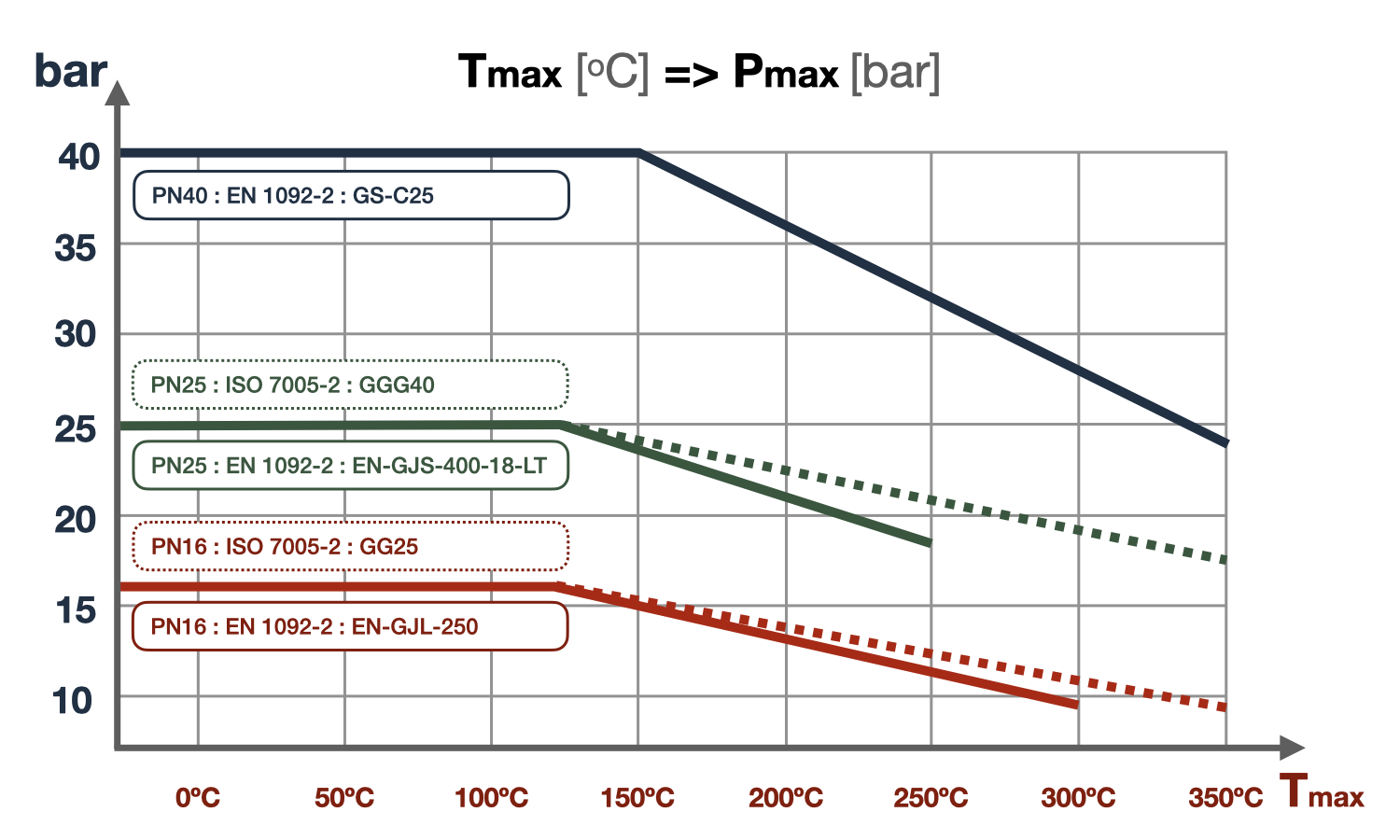

Ciśnienie robocze. Najwyższe dopuszczalne nadciśnienie, przy którym gwarantowany jest określony tryb pracy zaworu motylkowego, z uwzględnieniem rzeczywistej temperatury medium roboczego. Wartość ciśnienia roboczego jest zwykle mniejsza niż wartość ciśnienia nominalnego, dlatego praca przy maksymalnej temperaturze roboczej i ciśnieniu nominalnym medium nie jest dozwolona.

Kvs - współczynnik przepływu. Jest liczbowo równy przepływowi wody, w m³/h przy temperaturze 20°C, przy którym strata ciśnienia na zaworze motylkowym wynosi 1 bar. Wartość współczynnika przepływu jest używana w obliczeniach hydraulicznych do określenia strat ciśnienia na elementach systemu rurociągowego.

Klasa szczelności - określa maksymalną dopuszczalną ilość wycieku przez zamknięty zawór motylkowy przy ciśnieniu atmosferycznym z jednej strony i ciśnieniu wody wynoszącym 1,1*PN z drugiej strony. Temperatura wody podczas testów musi mieścić się w zakresie od 5 do 40°C.

Klasa A - brak wycieku
Klasa B - nie więcej niż 0,0006*DN(mm) cm³/min
Klasa C - nie więcej niż 0,0018*DN(mm) cm³/min
Klasa D - nie więcej niż 0,006*DN(mm) cm³/min

Tablica zgodności materiałów pierścienia uszczelniającego (gniazda) zaworu motylkowego

Medium	Oznaczenie	Materiał uszczelnienia	Zastosowanie	Zakres temperatury roboczej
Woda pitna	EPDM	DRINKING WATER EPDM	WRAS, ACS. Certyfikat DVGW GmbH (DVGW W 363-P)	-20°C .. +90°C
Woda pitna Woda grzewcza	EPDM	DRINKING WATER EPDM-HT (EPDM-019)	Do uzdatniania, przetwarzania i dystrybucji wody pitnej — wysoka odporność na temperaturę	-20°C .. +130°C
Napoje, soki Słód Ciecze gorące	EPDM	EPDM-HT*) (EPDM-022)	Certyfikat FDA. Dla przemysłu cukierniczego, napojowego i słodowniczego. Kolor gniazda — czarny.	-20°C .. +130°C
Napoje Soki Słód	EPDM	EPDM-014 (FDA)	Certyfikat FDA — do stosowania w niższych temperaturach. Kolor gniazda — biały. Zgodność z rozporządzeniem 1935/2004.	-10°C .. +90°C
Powietrze Nieagresywne kwasy i zasady Nieagresywne minerały Dystrybucja wody	EPDM	EPDM-008/1	Do dystrybucji nieagresywnych kwasów mineralnych, wentylacji i klimatyzacji. Odpowiedni do systemów uzdatniania wody.	-20°C .. +90°C
Gaz	NBR	DVGW-GAS NITRILE	Do transportu i dystrybucji gazu ziemnego. Certyfikat DVGW CERT GmbH	-10°C .. +60°C
Ciecze ścierne	NBR-X	CARBOXYLIC NITRILE	Do cieczy zawierających oleje i cząstki ścierne. Certyfikat FDA.	0°C .. +90°C
Ciecze ścierne	FLUCAST	FLUCAST AB/N	Do systemów z cieczami oleistymi — dystrybucja ropy naftowej	0°C .. +90°C
Ciecze ścierne	FLUCAST	FLUCAST AB/E	Do cieczy ściernych — wilgotne media jak szlam itp.	-5°C .. +90°C
Ciecze ścierne	FLUCAST	FLUCAST AB/P	Do cieczy ściernych — materiały suche jak granulaty, proszki (gips, sadza, kaolin, tlenki), transport pneumatyczny cementu i pyłów w kopalniach.	-10°C .. +70°C
Ciecze ścierne	FLUCAST	FLUCAST AB/T	Do cieczy ściernych o wysokiej odporności na temperaturę.	-5°C .. +130°C
Woda słona Biogaz Ropa naftowa Paliwo	ECO	EPICHLOROHYDRYNA	Do zastosowań z wodą morską, słoną, gazem/biogazem, ropą i paliwami.	-40°C .. +90°C
Para Woda Biogaz Agresywne kwasy Olej	FPM	VITON	Wysoka zawartość fluoru, odporność na kwasy i oleje, odporność chemiczna.	-5°C .. +150°C
Smar przemysłowy Olej Nieagresywne kwasy	CSM	HYPALON	Do standardowych zastosowań z mieszankami gumowymi; żywotność ograniczona działaniem wysokich temperatur – dystrybucja olejów, rozcieńczonych kwasów i zasad.	-10°C .. +100°C
Para Woda	MVQ	HYPALON	Do systemów odzysku ciepła, dostarczania i rozprowadzania pary.	-40°C .. +150°C
Para do żywności	VMQ	SILIKON SPOŻYWCZY	Systemy dystrybucji pary przy wysokich temperaturach roboczych, certyfikowane przez FDA.	-40°C .. +150°C
Para / Woda – wysoka temperatura	VMQ	SILIKON	Do mediów wymagających wysokiej odporności termicznej przy temperaturach ujemnych i dodatnich (para).	-40°C .. +160°C
