Especificaciones técnicas de los contadores de agua

Qmax del contador de agua - caudal máximo - el caudal máximo en el que el contador debe funcionar por un período corto (menos de 1 hora al día y menos de 200 horas al año) sin exceder su error máximo permitido.

Qn del contador de agua - caudal nominal - el caudal máximo de agua en el que el contador debe funcionar de manera continua sin exceder su error máximo permitido.

Qt del contador de agua - caudal de transición - el caudal de agua en el que cambia el valor del error máximo permitido del medidor de caudal.

Qmin del contador de agua - caudal mínimo - el caudal de agua más bajo en el que el error de medición del medidor de caudal no excede el error máximo permitido.

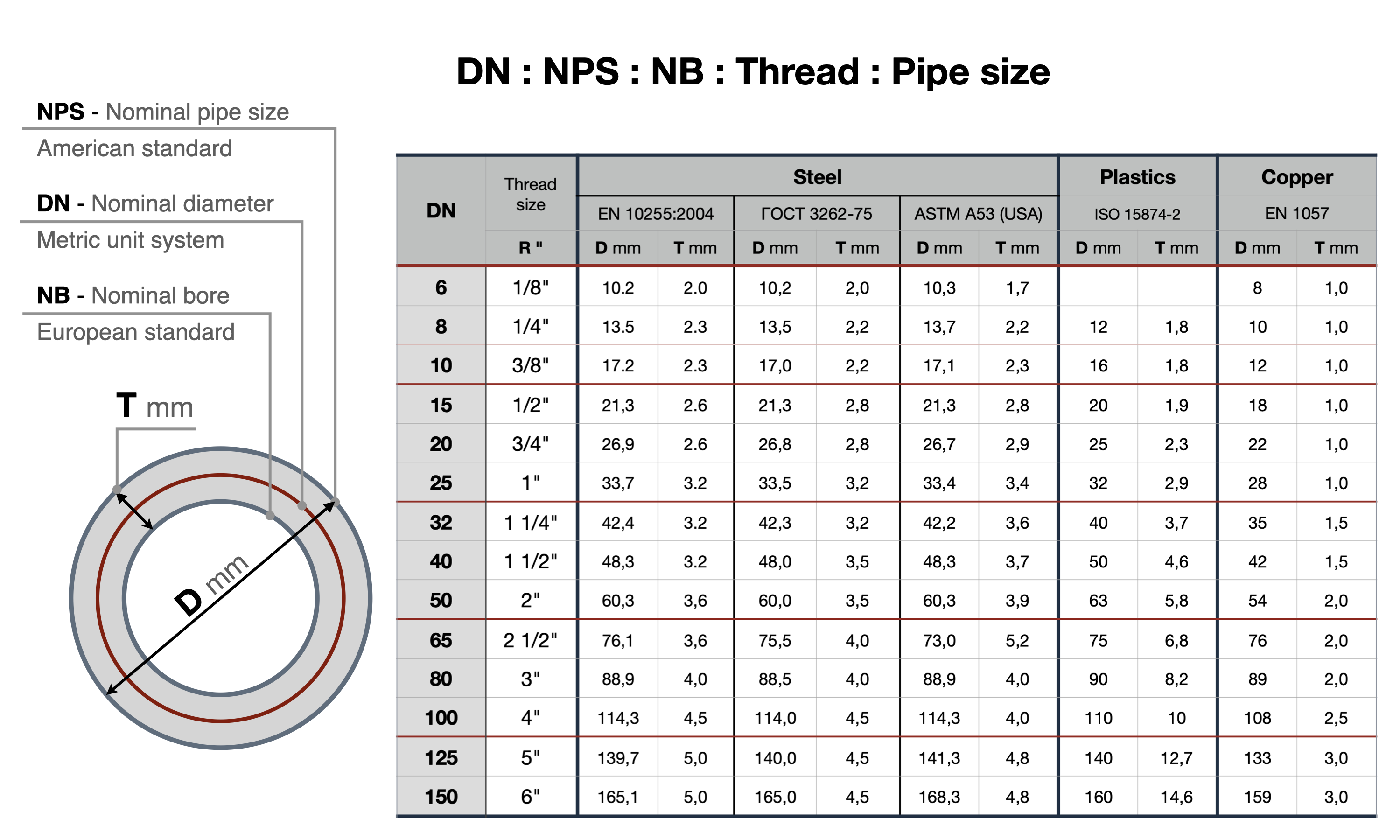

DN : NPS : NB : Tamaño de tubería : Diámetro de tubería : Acero : Plástico : Cobre : Rosca en pulgadas

DN del contador de agua - diámetro nominal - el diámetro de la abertura en las bridas de conexión. El valor DN se utiliza para unificar los tamaños de los elementos de la tubería. El diámetro real de la abertura puede variar ligeramente, hacia arriba o hacia abajo.

PN del contador de agua - presión nominal - la presión interna, expresada en bares, que corresponde a la presión máxima de trabajo permitida del agua.

Características Metrológicas

Especificaciones técnicas de los contadores de agua

Clases de precisión metrológica según la norma ISO 4064-1

1 - Curva de error real del medidor de agua
2 - Error máximo permitido del medidor en el caudal de Qt a Qmax
3 - Error máximo permitido del medidor en el caudal de Qmin a Qt
4 - Rango de caudales bajos de agua
5 - Rango operativo de caudales de agua

Errores máximos permitidos en el rango:

de Qmin a Qt - el error máximo permitido es de +/-5%
de Qt a Qmax - el error máximo permitido es de +/-2%

Clases Metrológicas de Contadores de Agua, Reguladas por ISO 4064

Clases de contadores de agua	Qn < 15 m³/h	Qn >/= 15 m³/h
Clase A Valor de Qmin Valor de Qt	Clase A 0,04 Qn 0,10 Qn	Clase A 0,08 Qn 0,30 Qn
Clase B Valor de Qmin Valor de Qt	Clase B 0,02 Qn 0,08 Qn	Clase B 0,03 Qn 0,20 Qn
Clase C Valor de Qmin Valor de Qt	Clase C 0,01 Qn 0,015 Qn	Clase C 0,006 Qn 0,015 Qn
